外螺紋針型閥
外螺紋針型閥的閥芯就是一個很尖的圓錐體,好象針一樣插入閥座。
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
首頁 > 產品展示 > 針型閥
產品型號：J23W
公稱通徑：DN6-DN25
公稱壓力：≤6000Psi(414bar)
適用溫度：-20℃~170℃
適用介質：水、蒸汽、油品、氣體
閥體材質：碳鋼、不銹鋼
連接方式：外螺紋
公稱壓力(MPa) | 試驗壓力(MPa) | 工作壓力(MPa) | 工作溫度(℃) | 適用介質 | ||
殼體(MPa) | 密封 | 密封(氣) | ||||
1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540℃ | 液化石油氣水、酸、蒸汽、油品等 |
4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
零件名稱 | 材質 |
閥體 | 20# A105 SS304 SS304L SS316 SS316L |
閥蓋墊片 | 紫銅PTFE |
閥蓋 | 20# A105 SS304 SS304L SS316 SS316L |
填料墊 | PTFE 柔性石墨 金屬盤根 |
填料 | PTFE 柔性石墨 |
填料壓蓋 | 20# A105 SS304 SS304L SS316 SS316L |
閥桿 | 20# A105 SS304 SS304L SS316 SS316L |
手柄 | 20# A105 SS304 SS304L SS316 SS316L |
內六角螺釘 | 20# A105 SS304 SS304L SS316 SS316L |

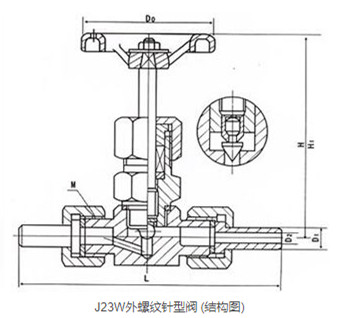

公稱直徑 | 尺寸 | 重量(Kg) | ||||||
Do | D1 | D2 | L | H1 | H2 | M | ||
6 | 65 | 14 | 6 | 140 | 96 | 106 | 20×1.5 | 0.9 |
10 | 80 | 18 | 10 | 160 | 115 | 125 | 24×1.5 | 1.18 |
15 | 100 | 22 | 15 | 180 | 122 | 132 | 30×2 | 2.0 |
20 | 110 | 28 | 18 | 220 | 156 | 166 | 36×2 | 3.5 |
25 | 140 | 33 | 22 | 230 | 169 | 180 | 39×2 | 4.3 |
