700X多功能水泵控制閥
700X多功能水泵控制閥

700X多功能水泵控制閥

700X多功能水泵控制閥是一種安裝在水泵出口處，防止介質倒流的逆止類閥門。

在線訂購
產品詳情

  • 700X多功能水泵控制閥 產品說明

700X多功能水泵控制閥是一種安裝在水泵出口處，防止介質倒流的逆止類閥門。當水泵即將停止供水前，閥門先行緩慢關閉90%左右，防止突然停泵而產生的水錘和水擊聲，當水泵完全停止后，閥門在完全關閉，防止泵出的水回流，有效地保護水泵，免受回流的沖擊而產生反轉。該產品是水泵出口必不可少的保護裝置。閥門呈流線型設計，通過電磁閥的導控實現準確的啟閉，使用安全可靠，有效地防止水錘和水擊聲，使用壽命長，安裝，維修方便。


  • 700X多功能水泵控制閥 工作原理

700X水泵控制閥當水泵工作閥門向下游供水時，電磁導閥全開，針閥調到適當開度，上游水經過針閥，導閥，單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室壓力保持主閥處于合適開度，保持下游正常供水。
700X水泵控制閥當水泵停止工作時，電磁導閥先關閉，主閥停止排水，主閥室壓力升高，主閥開始關閉，當關閉90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉，此時，主閥下游水經過單向閥進入主控制室，控制室壓力升高，主閥關閉。


  • 700X多功能水泵控制閥 技術參數

公稱壓力Mpa

殼體實驗壓力Mpa

密封實驗壓力Mpa

適用介質

適用溫度

1.0

1.5

1.1

水

0~80℃

1.6

2.4

1.76

2.5

3.75

2.75


  • 700X多功能水泵控制閥 主要零件

零件名稱

材質

閥體，閥蓋

鑄鐵，鑄鋼，球墨鑄鐵

閥座

青銅，不銹鋼

閥瓣

碳鋼，不銹鋼，丁晴橡膠

閥桿

青銅，不銹鋼

膜片壓板

鑄鋼，不休鋼

彈簧

不銹鋼

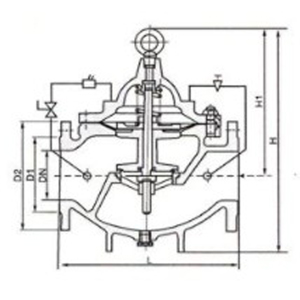

  • 700X水泵控制閥 外形尺寸


DN

L

A

A1

H

H1

F

Dmm

D1mm

D2mm

n-Φd

mm

mm

mm

mm

mm

mm

PN1.0

PN1.6

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN1.0

PN1.6

20

180

292

136

342

247

116

105

105

75

75

75

58

58

4-13.5

4-13.5

25

180

292

136

342

247

116

115

115

85

85

85

68

68

4-13.5

4-13.5

32

180

292

136

342

247

116

140

140

100

100

100

78

78

4-17.5

4-17.5

40

240

330

155

395

278

170

150

150

110

110

112

88

88

4-17.5

4-17.5

50

240

330

155

395

278

170

165

165

125

125

125

102

102

4-17.5

4-17.5

65

250

350

165

405

298

180

185

185

145

145

145

122

122

4-17.5

4-17.5

80

285

365

175

430

313

210

200

200

160

160

160

133

133

8-17.5

8-17.5

100

360

410

195

510

350

275

220

220

180

180

190

158

158

8-17.5

8-17.5

125

400

455

220

560

365

310

250

250

210

210

220

184

184

8-17.5

8-17.5

150

455

475

230

585

420

355

285

285

240

240

250

212

212

8-22

8-22

200

585

530

255

675

450

460

340

340

295

295

310

268

268

8-22

12-22

250

650

623

300

730

470

500

395

405

350

355

370

320

320

12-22

12-26

300

800

700

340

760

490

580

445

460

400

410

430

370

370

12-22

12-26

350

860

840

415

840

526

640

505

520

460

470

490

430

430

16-22

16-26

400

960

880

430

910

570

715

565

580

515

525

550

482

482

16-26

16-30

450

1075

930

460

1030

610

780

615

640

565

585

600

532

550

20-26

20-30

500

1075

980

490

1135

665

830

670

715

620

650

660

585

585

20-26

20-33

600

1230

1060

530

1270

725

920

780

840

725

770

770

685

685

20-30

20-36

700

1650

1130

560

1460

865

980

895

910

840

840

875

800

800

24-30

24-36

800

1750

1230

610

1640

975

1050

1015

1025

950

950

990

905

905

24-33

24-39

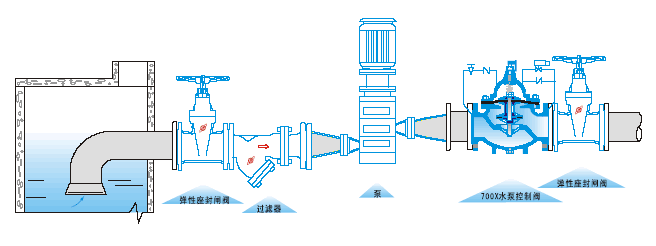

  • 700X水泵控制閥 安裝示意圖
