Q41F日標法蘭球閥
Q41F日標法蘭球閥主要用于截斷或接通介質，也可用于流體的調節與控制。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
產品型號：Q41F
公稱通徑：DN15～DN250
公稱壓力：10K-20K
適用溫度：-29～180oC～550oC
閥體材質：鑄鋼、不銹鋼
適用介質：水、蒸汽、燃氣、氣體
結構形式：球形
連接方式：法蘭
驅動方式：手動、電動、氣動
制造標準：國標GB、德國DIN、美國API、ANSI
應用范圍：用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。
設計與制造按ANSI B16.34，JIS 2071
結構長度按JIS B2002
法蘭連接尺寸按JIS B2212，2214
檢驗按JIS B2003
| 試驗項目 | 殼體試驗 | 密封試驗 | 上密封試驗 | 氣密封試驗 | |
| 介質 | 水 | 氣 | |||
| 單位 | MPa | MPa | MPa | MPa | |
| 公稱壓力 | 10K | 2.4 | 1.5 | 1.5 | 0.5-0.7 |
| 20K | 5.8 | 4.0 | 4.0 | ||
| 名稱 | 材料 | ||||||||
| 閥體 閥蓋 | A216WCB | A352 LCB | A217 WC6 | A217 WC9 | A217C5 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| 球體 | A182 F6 | A182 F304 | |||||||
| 閥桿 | A182 F6 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | ||||
| 手柄 | KTH350-10 | ||||||||
| 螺柱 | A193-B7 A320-L7 A193-B8 | ||||||||
| 螺母 | A194-2H A194-7 A194-8 | ||||||||
1

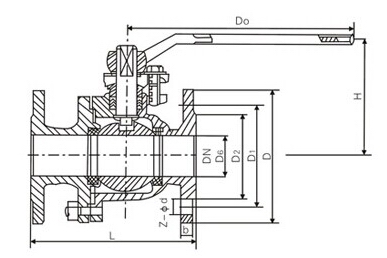

型號 | 規格 (mm) | 尺寸 (mm) | ||||||||
| inch | DN | L | D | D1 | D2 | b | z-Φd | H | D0 | |
Q410F/Y-10K Q341F/Y-10K Q641F/Y-10K | 1/2″ | 15 | 108 | 95 | 70 | 52 | 12 | 4-Φ15 | 68 | 115 |
| 3/4″ | 20 | 117 | 100 | 75 | 58 | 14 | 4-Φ15 | 75 | 130 | |
| 1″ | 25 | 127 | 125 | 90 | 70 | 14 | 4-Φ19 | 85 | 150 | |
| 11/4″ | 32 | 140 | 135 | 100 | 80 | 16 | 4-Φ19 | 96 | 190 | |
| 11/2″ | 40 | 165 | 140 | 105 | 85 | 16 | 4-Φ19 | 107 | 230 | |
| 2″ | 50 | 178 | 155 | 120 | 100 | 16 | 4-Φ19 | 118 | 240 | |
| 21/2″ | 65 | 190 | 175 | 140 | 120 | 18 | 4-Φ19 | 145 | 280 | |
| 3″ | 80 | 203 | 185 | 150 | 130 | 18 | 8-Φ19 | 160 | 310 | |
| 4″ | 100 | 229 | 210 | 175 | 155 | 18 | 8-Φ19 | 185 | 330 | |
| 5″ | 125 | 356 | 250 | 210 | 185 | 20 | 8-Φ23 | 230 | 600 | |
| 6″ | 150 | 394 | 280 | 240 | 215 | 22 | 8-Φ23 | 260 | 800 | |
| 8″ | 200 | 457 | 330 | 290 | 265 | 22 | 12-Φ23 | 310 | 1000 | |
| 10″ | 250 | 533 | 400 | 355 | 325 | 24 | 12-Φ25 | 350 | 1200 | |
型號 | 規格(mm) | 尺寸 (mm) | ||||||||
| inch | DN | L | D | D1 | D2 | b | z-Φd | H | D0 | |
Q41F/Y-20K Q341F/Y-20K Q641F/Y-20K | 1/2″ | 15 | 140 | 95 | 70 | 52 | 14 | 4-Φ15 | 72 | 115 |
| 3/4″ | 20 | 152 | 100 | 75 | 58 | 16 | 4-Φ15 | 75 | 130 | |
| 1″ | 25 | 165 | 125 | 90 | 70 | 16 | 4-Φ19 | 85 | 150 | |
| 11/4″ | 32 | 178 | 135 | 100 | 80 | 18 | 4-Φ19 | 95 | 190 | |
| 11/2″ | 40 | 190 | 140 | 105 | 85 | 18 | 4-Φ19 | 110 | 230 | |
| 2″ | 50 | 216 | 155 | 120 | 100 | 22 | 8-Φ19 | 120 | 240 | |
| 21/2″ | 65 | 241 | 175 | 140 | 120 | 24 | 4-Φ19 | 150 | 280 | |
| 3″ | 80 | 283 | 200 | 160 | 135 | 26 | 8-Φ23 | 165 | 310 | |
| 4″ | 100 | 305 | 225 | 185 | 160 | 28 | 8-Φ23 | 190 | 330 | |
| 5″ | 125 | 381 | 270 | 225 | 195 | 30 | 8-Φ25 | 240 | 600 | |
| 6″ | 150 | 403 | 305 | 260 | 230 | 32 | 12-Φ25 | 270 | 800 | |
| 8″ | 200 | 502 | 350 | 305 | 275 | 34 | 12-Φ25 | 315 | 1000 | |
| 10″ | 250 | 568 | 430 | 380 | 345 | 34 | 12-Φ27 | 380 | 1200 | |
