• 二位三通高壓球閥 產品說明

   二位三通高壓球閥適用于液壓系統和化工系統的各種管路上做為啟閉用。開關迅速、方便，流體阻力小，是所有閥類中流體阻力最小的一種只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。

• 二位三通高壓球閥 技術參數

• 公稱通徑：DN6～DN50

• 公稱壓力：31.5Mpa～40.0Mpa～50.0Mpa

• 適用溫度：-20～+100℃～+170℃

• 閥體材質：鑄鋼、不銹鋼

• 適用介質：水、油、氣

• 結構形式：球形

• 連接方式：內螺紋、外螺紋

• 驅動方式：手動

• 制造標準：國標GB、德國DIN、美國API、ANSI

• 適用介質:液壓油、水一乙二醇、其它混合液體。


•


• 二位三通高壓球閥 外形結構圖

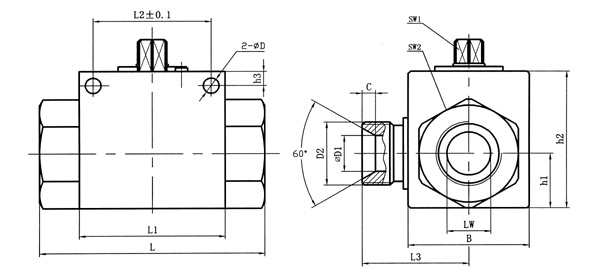

1. 二位三通高壓球閥 M連接口略圖



   二位三通高壓球閥 M連接口外形尺寸

   簡略型號	PN	DN	LW	RA	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
   VH3V-M16×1.5	500	06	06	11	M16×1.5	11	69	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	4
   VH3V-M27×1.5	500	10	10	20	M27×1.5	12	76	42	32	31.5	16	40	09	27	5.3	5.8	31	8	4
   VH3V-M36×2	400	20	20	30	M36×2	15	103	60	48	48.5	25	58	12	41	6.5	6	44	15	5.5
   VH3V-M42×2	350	25	23	35	M42×2	18	116	65	57	50.5	28.5	65	12	50	8.5	7	53.5	22	5




2. 二位三通高壓球閥 G連接口略圖



   二位三通高壓球閥 G連接口外形尺寸

   簡略型號	PN	DN	LW	d1	i	L	L1	B	L2	h1	h2	SW1	SW2	D	h3	L3	D1	C
   G1/4	500	06	06	G1/4	14	69	40	26	31.5	13.5	35	09	22	4.5	4.8	26	6	4
   G3/8	500	10	10	G3/8	14	72	42	32	31.5	16	40	09	27	5.3	5.8	31	8	4
   G1/2	500	13	12	G1/2	16	83	48	35	38.5	18	45	09	30	6.5	6	35	12	3
   G3/4	400	20	20	G3/4	18	93	60	50	48.5	23	58	12	41	6.5	6	44	15	5.5
   G1	350	25	25	G1	21	115	65	57	50.5	27.5	65	12	46	8.5	7	53.5	22	5




3. 二位三通高壓球閥 NPT連接口略圖

  二位三通高壓球閥 NPT連接口外形尺寸
