手動蝶閥

SD341X伸縮蝶閥

伸縮蝶閥是為了避免管道因熱脹冷縮和其它因素造成的管道軸向偏差，而專業設計而成的一種閥門，其結構長度在管道上可以自由伸縮。

在線訂購

產品詳情

SD341X伸縮蝶閥產品用途

SD341X-6、SD341X-10 型法蘭式伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在425℃以下，公稱壓力在1.6MPa以下的石油，化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的最佳裝置。

SD341X伸縮蝶閥技術參數產品特點

1、結構獨特，設計靈活，重量輕，省力，啟閉迅速

2、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，海能為維修閥門安裝更換提供方便

3、密封部位可調節更換，密封性能可靠

SD341X伸縮蝶閥技術參數

公稱通徑 DN（mm） 50～2000
公稱壓力 PN（MPa） 0.6 1.0 1.6
試驗壓力強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用溫度 ≤80℃
適用介質 空氣、水、蒸氣、煤氣、油品等。
驅動形式手動、蝸桿蝸輪傳動、氣傳動、電傳動。

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
密封試驗	0.66	1.1	1.76
氣密封試驗	0.6	0.6	0.6
適用溫度	≤80℃
適用介質	空氣、水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

SD341X伸縮蝶閥主要材質

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	橡膠、聚四氟、聚內脂、不銹鋼
閥桿	2Cr13、不銹鋼、鉻鉬鋼
伸縮管	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料	柔性石墨

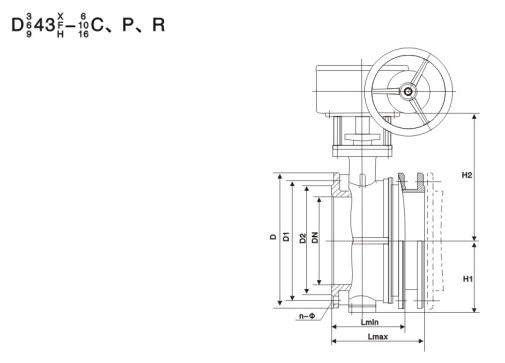

SD341X伸縮蝶閥主要外形和連接尺寸

伸縮蝶閥(圖1)

公稱通徑DN	1.0MPa
公稱通徑DN	D	D1	D2	Lmax	Lmin	H1	H2	n-Φd
100	220	180	158	216	174	110	170	8-18
125	250	210	184	232	176	123	182	8-18
150	285	240	212	239	194	140	210	8-22
200	340	295	268	264	214	170	238	8-22
250	395	350	320	296	235	195	270	12-22
300	445	400	370	300	250	222	300	12-22
350	505	460	4330	320	270	252	330	16-22
400	565	515	482	332	282	285	368	16-26
450	615	565	532	355	305	310	402	20-26
500	670	620	585	365	315	337	438	20-26
600	780	725	685	420	370	393	490	20-30
700	895	840	800	446	396	450	558	24-30
800	1015	950	905	476	426	515	625	24-33
900	1115	1050	1005	506	456	560	685	28-33
1000	1230	1160	1110	516	466	610	750	28-36
1200	1455	1380	1330	560	510	725	880	32-39
1400	1675	1590	1530	590	540	840	987	36-42
1600	1915	1820	1750	630	585	960	1158	40-48
1800	2115	2020	1950	680	630	1060	1258	44-48
2000	2325	2230	2150	730	680	1165	1365	48-48
