氣動放料球閥
氣動放料球閥其結構形式為浮動直通式，連接形式為法蘭。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
產品型號：FQ641F
公稱通徑：DN15-DN250
公稱壓力：1.0MPa-6.4MPa
適用溫度：-10℃-180℃
適用介質：水、油、氣、酸堿物等
閥體材質：鑄鋼、不銹鋼
1、采用氟塑料襯里層的球閥，具有極高的化學穩定性，可以適用于任何強腐蝕性化學介質；
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，便于管路系統的通球掃線和管路維護；
3、啟閉件球體與閥桿鑄（鍛）為一體，減少了由于壓力變化引起閥桿沖擊承壓件內的可能性；
4、結構緊湊合理，閥體內腔空間小，減小了介質滯留，另外，模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門泄漏小。
設計標準 | GB/T 12237-1989 |
結構長度 | Q/OLF002-03 |
連接端標準 | GB/T 7307、GB/T 79、ISO 2852 |
試驗標準 | B/T 9092-1999 |

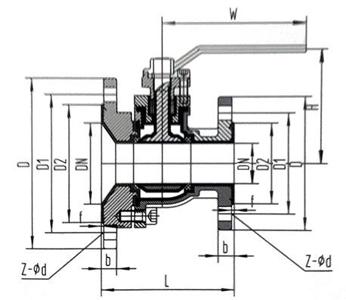

公稱通徑DN | 主要外形尺寸和連接尺寸mm | |||||||||
D | D1 | D2 | z-φd | n-φd | L | L0 | H | b1 | b2 | |
25 | 235 | 85 | 125 | 4-φ14 | 4-φ14 | 120 | 220 | 115 | 15 | 22 |
40 | 235 | 110 | 160 | 4-φ18 | 4-φ18 | 135 | 250 | 130 | 19 | 22 |
50 | 230 | 125 | 190 | 4-φ18 | 8-φ14 | 160 | 250 | 125 | 14 | 20 |
80 | 245 | 160 | 210 | 4-φ18 | 8-φ14 | 200 | 400 | 184 | 15 | 22 |
