Q614F氣動螺紋三通球閥

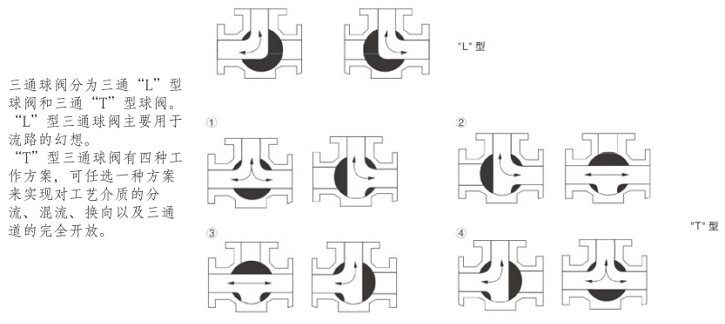

Q614F氣動螺紋三通球閥適用于介質流向的切換。
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
首頁 > 產品展示 > 球閥 > 氣動球閥
產品型號：Q614/5F
產品口徑：DN15-DN100
產品壓力：1.6MPa
適用介質：水、氣體、油品等
產品材質：碳鋼、不銹鋼
零件名稱 | 材質 |
閥體 | 不銹鋼CF8M/CF8 |
閥蓋 | 不銹鋼CF8M/CF8 |
球 | 不銹鋼CF8M/CF8 |
球墊 | 聚四氟乙烯PTFE |
閥桿 | 不銹鋼CF8M/CF8 |
填料 | 聚四氟乙烯PTFE |
中口 | 聚四氟乙烯PTFE |
大薄片 | 聚四氟乙烯PTFE |
壓蓋螺母 | 不銹鋼CF8M/CF8 |
手柄 | 不銹鋼CF8M/CF8 |
流向指示牌 | ALUMINUM |
螺絲 | 不銹鋼CF8 |
螺帽 | 不銹鋼CF8 |
鎖定裝置 | 不銹鋼CF8 |
皮套 | 塑料 |
盲蓋 | 不銹鋼CF8M/CF8 |
SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h | 重量WT(g) |
1/2" | 12.7 | 75 | 59 | 126 | 71 | 235 | 37.5 | 22.4 | 35 | 10-24UNC | 530 |
3/4" | 16 | 85 | 64 | 126 | 81.5 | 390 | 42.5 | 22.4 | 35 | 10-24UNC | 725 |
1" | 20 | 100 | 80 | 145 | 102 | 505 | 51.5 | 22.4 | 35 | 10-24UNC | 1000 |
1 1 / 4 " | 25 | 115 | 90 | 145 | 108.5 | 510 | 57.5 | 25.4 | 38 | 10-24UNC | 2000 |
1 1 / 2 " | 32 | 125 | 96 | 204 | 121 | 580 | 63 | 25.4 | 38.1 | 1/4-20UNC | 3000 |
2" | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 73 | 25.4 | 38.1 | 1/4-20UNC | 4650 |
