Q611N氣動高壓球閥
Q611N氣動高壓球閥是由氣動執行器、內螺紋高壓球閥組成。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
產品型號：Q611N、Q661N
產品口徑：DN15-DN50
產品壓力：1.6mpa-6.4mpa
產品材質：碳鋼、不銹鋼
適用介質：水、氣體、油品等

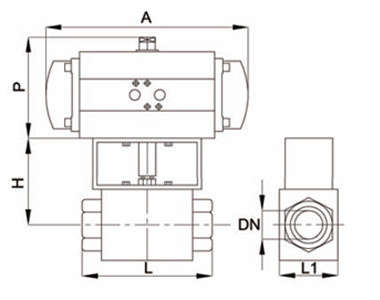

公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
閥體形式 | 整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上) | |||||||||||
公稱壓力 | PN16.0、25.0 MPa；ANSI 150、300、600、900LB | |||||||||||
連接形式 | 法蘭式、焊接式、螺紋式(適用于PN16MPa以內) | |||||||||||
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
閥芯形式 | O型球體閥芯 | |||||||||||
流量特性 | 近似快開特性 | |||||||||||
動作范圍 | 0～90°、0～360° | |||||||||||
泄露量Q | 按GB/T4213-92，小于額定KV0.01% | |||||||||||
基本誤差 | 帶定位器：小于全行程的±2% | |||||||||||
可調范圍 | 250：1 | |||||||||||
配置執行機構 | GT、AT、ST、SR系列單雙作用氣動執行器 | |||||||||||
控制方式 | 開關兩位控制能、4～20mA模擬量信號控制 | |||||||||||
零件名稱 | 材料 | |||
閥體、閥蓋 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
填料 | V型PTFE、柔性石墨 | |||
公稱通徑DN(mm) | DN15-300 | |||||
公稱壓力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
試驗壓力 | 強度試驗 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
密封試驗 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
低壓氣密試驗 | 0.5～0.7 | |||||
適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | |||||
公稱通徑DN | L | L1 | B | M | N | H1 | H2 | H | A | E | F | C | J | |
DN6 | 1/8" | 42 | 82 | 34 | 18 | 25 | 43 | 48 | 160 | 140.5 | 29 | 41.5 | 20 | 69 |
DN8 | 1/4" | 42 | 82 | 34 | 18 | 25 | 43 | 48 | 176 | 158.5 | 36 | 47 | 20 | 85 |
DN10 | 3/8" | 42 | 82 | 34 | 18 | 25 | 43 | 48 | 176 | 158.5 | 36 | 47 | 20 | 85 |
DN15 | 1/2" | 42 | 82 | 34 | 18 | 25 | 43 | 48 | 176 | 158.5 | 36 | 47 | 20 | 85 |
DN20 | 3/4" | 52 | 102 | 44 | 26 | 27 | 53 | 48 | 203 | 210.5 | 42.5 | 52 | 20 | 102 |
DN25 | 1" | 62 | 120 | 56 | 30 | 34 | 64 | 48 | 214 | 210.5 | 42.5 | 52 | 20 | 102 |
DN32 | 11/4" | 66 | 126 | 68 | 32 | 37 | 69 | 54 | 225 | 210.5 | 42.5 | 52 | 20 | 102 |
DN40 | 1 1/2" | 66 | 156 | 68 | 32 | 37 | 69 | 62 | 246 | 247.5 | 49.5 | 56.8 | 20 | 115 |
DN50 | 2" | 90 | 183 | 86 | 42 | 53 | 95 | 62 | 272 | 247.5 | 49.5 | 56.8 | 20 | 115 |
