VQ677F氣動V型對夾球閥
VQ677F氣動V型對夾球閥是一款硬密封、四氟密封調節球閥。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
產品型號：VQ677F、VQ670F
公稱通徑：DN25-DN250
公稱壓力：1.6MPa-6.4MPa
適用溫度：-20℃-420℃
閥體材質：鑄鋼、不銹鋼
適用介質：水、油、氣、顆粒物等
1、具有出色的調節特性：V型球閥具有一個近似百分比的固有流量特性及高達300：1的可調比。因此V型球閥可以在廣幅的變化范圍內提供準確的控制。
2、流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的值特別高，流通能力特別大，流通阻力小。
3、V型球閥采用雙軸承結構，機械穩定性能高，啟動扭矩小，保證了閥門具有好的靈敏度和感應速度。
4、可靠性：閥體為一個整體，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
5、超強的剪切能力：V型球閥采用金屬硬密封結構，V型球閥閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切能力切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
名稱 | 材料 |
閥體 | CF8 |
O型圈 | 氟橡膠 |
閥座 | 304堆焊硬質合金 |
彈簧 | 17-7PH |
密封座蓋 | 304 |
內六角螺釘 | 304 |
閥芯 | CF8表面鍍硬鉻 |
圓柱銷 | 304 |
自潤滑軸承 | 304+PTFE |
下閥桿 | 17-4PH |
O型圈 | 氟橡膠 |
平墊片 | 304 |
環墊 | PTFE |
調節墊片 | PTFE |
后壓蓋 | CF8 |
螺栓 | 304 |
雙頭螺栓 | 304 |
平鍵 | 304 |
下填料 | PTFE |
中填料 | PTFE |
上填料 | PTFE |
填料壓蓋 | CF8 |
螺母 | 304 |
上閥桿 | 17-4PH |
平鍵 | 45 |

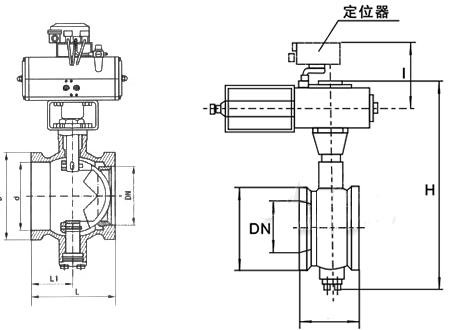

DN | A | H | B | C | T | Y | L | Φd | h1 | h | S | K | M | Z |
25 | 50 | 30 | 68 | 38 | 81 | 73 | 102 | 16 | 64 | 35 | 75 | / | 2-M10 | 5 |
32 | 60 | 35 | 76 | 45 | 86 | 78 | 100 | 16 | 62 | 35 | 75 | / | 2-M10 | 5 |
40 | 60 | 35 | 84 | 50 | 90 | 80 | 102 | 16 | 64 | 35 | 75 | / | 2-M10 | 5 |
50 | 75 | 43 | 100 | 62 | 93 | 90 | 104 | 16 | 66 | 35 | 75 | / | 2-M10 | 5 |
65 | 100 | 50 | 118 | 73 | 108 | 105 | 102 | 16 | 64 | 35 | 75 | / | 2-M10 | 5 |
80 | 100 | 57 | 132 | 90 | 123 | 118 | 110 | 20 | 68 | 35 | 90 | / | 2-M12 | 6 |
100 | 115 | 65 | 158 | 115 | 138 | 130 | 108 | 20 | 66 | 35 | 90 | / | 2-M12 | 6 |
125 | 129 | 78 | 184 | 134 | 148 | 145 | 110 | 25 | 65 | 40 | 90 | / | 2-M12 | 8 |
150 | 160 | 95 | 216 | 164 | 170 | 170 | 124 | 30 | 69 | 50 | 110 | 40 | 2-M12 | 8 |
200 | 200 | 120 | 268 | 206 | 200 | 201 | 124 | 30 | 69 | 50 | 110 | 40 | 2-M12 | 8 |
250 | 240 | 148 | 326 | 260 | 240 | 237 | 140 | 40 | 77 | 60 | 135 | 40 | 2-M16 | 12 |
