您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
D643W氣動三偏心法蘭蝶閥
D643W氣動三偏心法蘭蝶閥

D643W氣動三偏心法蘭蝶閥

D643W氣動三偏心法蘭蝶閥其結構采用三偏心原理設計，閥座采用硬軟密封兼容的多層次結構或者全金屬密封結構。

在線訂購
產品詳情

  • D643W氣動三偏心法蘭蝶閥 產品說明

產品型號：D643W/H

公稱通徑：DN50-DN1200

公稱壓力：1.6MPa-4.0MPa、150LB-300LB

適用介質：水、蒸汽等

適用溫度：0℃-425℃

閥體材質：碳鋼、不銹鋼

連接方式：法蘭連接

作用方式：雙作用、單作用(彈簧復位)

控制方式：開關型、調節型


  • D643W氣動三偏心法蘭蝶閥 設計標準


設計依據

GB標準

ANSI標準

設計標準

GB/12238

API609

結構長度

GB/12221

ANSI B16.10

連接法蘭尺寸

GB/9113、JB/T79

ANSI B16.5

試驗和檢驗

JB/T9002

API 598



  • D643W氣動三偏心法蘭蝶閥 主要零件材質

零件名稱

材料名稱

閥體

鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼

蝶板

鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼

密封圈

橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料

閥桿

2Cr13、1Cr13不銹鋼、鉻鉬鋼

填料

聚四氟乙烯、柔性石墨


  • D643W氣動三偏心法蘭蝶閥 外形尺寸

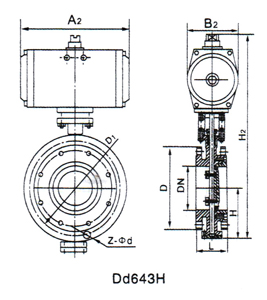

                                                                                     氣動三片式法蘭蝶閥(圖1)

公稱通徑

結構長度

外形尺寸(參考值)

連接尺寸(標準值)

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

L

H

H1

A

D

D1

n-Φd

D

D1

n-Φd

D

D1

n-Φd

50

2

108

63

315

180

140

110

4-14

165

125

4-18

165

125

4-18

65

2-1/2

112

70

330

180

160

130

4-14

185

145

4-18

185

145

4-18

80

3

114

83

390

245

190

150

4-18

200

160

8-18

200

160

8-18

100

4

127

105

431

240

210

170

4-18

220

180

8-18

220

180

8-18

125

5

140

115

455

240

240

200

8-18

250

210

8-18

250

210

8-18

150

6

140

137

626

350

265

225

8-18

285

240

8-22

285

240

8-22

200

8

152

164

720

350

320

280

8-18

340

295

8-22

340

295

12-22

250

10

165

206

800

550

375

335

12-18

395

350

12-22

405

355

12-26

300

12

178

230

860

600

440

395

12-22

445

400

12-22

460

410

12-26

350

14

190

248

883

600

490

445

12-22

505

460

16-22

520

470

16-26

400

16

216

289

972

600

540

495

16-22

565

515

16-26

580

525

16-30

450

18

222

320

1043

750

595

550

16-22

615

565

20-26

640

585

20-30

500

20

229

343

1098

750

645

600

20-22

670

620

20-26

715

650

20-33

600

24

267

413

1236

750

755

705

20-26

780

725

20-30

840

770

20-36

700

28

430

478

1431

750

860

810

24-26

895

840

24-30

910

840

24-36

800

32

470

525

1488

750

975

920

24-30

1015

950

24-33

1025

950

24-39

900

36

510

620

1615

1250

1075

1020

24-30

1115

1050

28-33

1125

1050

28-39

1000

40

550

725

1765

1500

1175

1120

28-30

1230

1160

28-36

1255

1170

28-42

1200

48

630

780

1976

1500

1405

1340

32-33

1455

1380

32-39

1485

1390

32-48
