Q947W電動固定法蘭球閥
Q947W電動固定法蘭球閥是由固定式球閥和電動執行器組成，固定球閥是直角回轉的開關閥，主要用于介質的切斷控制。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
產品型號：Q947H/W
產品口徑：DN50-800mm
產品壓力：1.6-16MPa
產品材質：鑄鐵、鑄鋼、不銹鋼
流體阻力小，壓降小，全開的球閥就是一段直通管道，因此流體阻力很小，通過閥體的介質幾乎沒有壓力損失。
上下軸承設計：閥體內裝有上下軸承，與閥桿接觸面積大，承載能力高，摩擦系數小，使閥門的扭矩減少。
閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球表面鍍硬鉻或噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好，耐腐蝕，適應范圍廣。
自控程度高：閥體直接與氣動執行器或電動執行器裝配在一起，適合于自控程度高的自動化控制系統。
介質適應范圍廣：硬密封閥座與球在開關過程中具有檫拭作用，它除適合液體介質外，更適合于帶纖維及固體顆粒介質的系統控制。
公稱通徑 | DN50-500mm |
連接方式 | 法蘭 |
執行器選配 | CHV系列(開關型、調節型)、CHQ系列(開關型、調節型) |
控制方式 | 開關型（電開、電關）、調節型 |
公稱壓力 | PN16、25、40、64bar（如需更高壓力訂貨時注明） |
電源電壓 | AC220V、AC380V、DC24V（其它特制） |
介質溫度 | W1:-40-180℃、W2:-40 - 300℃ |
W3:-30 - 425℃、W4:-40 -425℃ | |
環境溫度 | 標準型：-20 - 80℃ |
防護等級 | IP55、IP65、IP67 |
閥體材質 | 碳鋼(C)、不銹鋼(P4、P6) |
密封材質 | 聚四氟乙烯(F)、對位聚苯(PPL) |
金屬硬密封(H)、硬質合金(Y) |
零件名稱 | 材料名稱 | |||
閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |

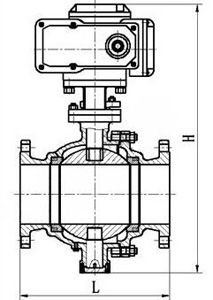

公稱通徑DN | 連接尺寸mm | ||||||||
L | L1 | L2 | H | D | D1 | D2 | T-f | N-D | |
50 | 178 | 190 | 170 | 290 | 165 | 125 | 99 | 20-3 | 4-18 |
65 | 190 | 270 | 220 | 330 | 185 | 145 | 118 | 20-3 | 4-18 |
80 | 203 | 270 | 220 | 345 | 200 | 160 | 132 | 20-3 | 8-18 |
100 | 229 | 270 | 220 | 355 | 220 | 180 | 156 | 22-3 | 8-18 |
125 | 356 | 270 | 220 | 385 | 250 | 210 | 184 | 22-3 | 8-18 |
150 | 394 | 270 | 220 | 405 | 285 | 240 | 211 | 24-3 | 8-22 |
200 | 457 | 270 | 220 | 430 | 340 | 295 | 266 | 24-3 | 12-22 |
250 | 533 | 270 | 220 | 465 | 405 | 355 | 319 | 26-3 | 12-26 |
