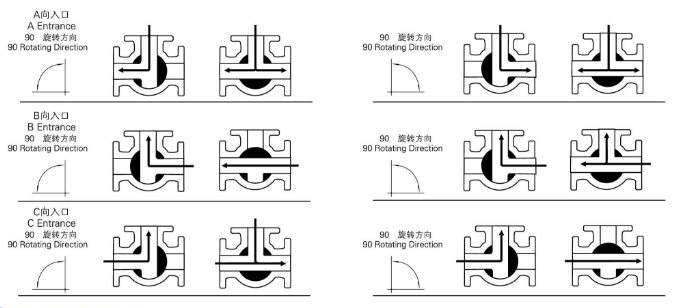

Q944F電動三通球閥根據流向切換要求一般分為L(zhǎng)型結構和T型結構，介質流通方向可切換為多種形式。
產品型號：Q944F/H、Q945F/H
公稱通徑：DN10-DN1000
公稱壓力：1.6MPa-6.4MPa
適用溫度：軟密封：-20℃-180℃/硬密封：-40℃-300℃
閥體材質：鑄鋼、不銹鋼
適用介質：空氣、水、氣體、石油和石化產品、腐蝕性介質
連接方式：法蘭(T型/L型)
零件名稱 | 材料名稱 | |||
閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
| 設計制造 | GB/T 12237；ASME B16.34；API608 |
| 法蘭標準 | GB/T 9113；ASME B16.10 |
| 結構長度 | GB/T 12221；ASME B16.10；API 6D |
| 防火標準 | API 6FA；API 607；JB/T 6899 |
| 檢驗試驗 | GB/T 19672；API 598 |
公稱壓力 PN(MPa) | 試驗壓力(MPa) | 適用溫度 (℃) | 適用介質 | ||
殼體 | 液體密封 | 氣體密封 | |||
1 6 | 2 4 | 1.76 | 0.6 | ≤150 | 水、蒸汽、油品等 |
2.5 | 3.75 | 2.75 | 0.6 | ||
4.0 | 6.4 | 4.4 | 0.6 | ||

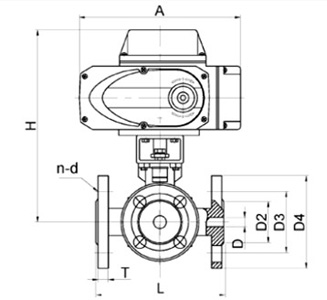

公稱壓力 | 公稱通徑 | L | L1 | H | W | 重量 | |||||
Mpa | mm | in | mm | mm | mm | mm | 1.6 | 2.5 | 4.0 | CL150 | JIS10K |
1.6 | 15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 |
20 | 3/4 | 150 | 75 | 68 | 160 | 3.0 | 3.5 | 4.5 | 3.0 | 3.6 | |
25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | |
32 | 1 1/4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | |
40 | 1 1/2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | |
50 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
65 | 2 1/2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 | |
