Q941F防爆電動法蘭球閥
Q941F防爆電動法蘭球閥

Q941F防爆電動法蘭球閥

Q941F防爆電動法蘭球閥是由防爆電動執行器和不銹鋼法蘭球閥組成。

在線訂購
產品詳情

  • Q941F防爆電動法蘭球閥 產品說明

閥門型號：Q941F，Q941H

通徑規格：DN15～DN300

結構形式：浮動直通式

閥體材料：鑄鋼WCB、不銹鋼304、不銹鋼316

公稱壓力：PN10、PN16、PN25、PN64

適用溫度：-30℃～450℃

應用范圍：蒸汽、天然氣、污水、燃?xì)狻⒚旱V等場合


  • Q941F防爆電動法蘭球閥 設計標準

設計與制造

GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

法蘭尺寸

JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543

結構長度

GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

檢驗主試驗

JB/T 9092、API 598


  • Q941F防爆電動法蘭球閥 主要零件材質

零件名稱

材料名稱

閥體

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球體

2Cr13+氮化處理

304

316

316L

閥桿

2Cr13

304

316

316L

密封圈

聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨

適用介質

水、氣體、蒸汽、油品等

硝酸等腐蝕性介質

醋酸等腐蝕介質

尿素等腐蝕性介質

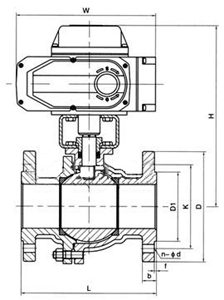

  • Q941F防爆電動法蘭球閥 外形尺寸

                                                                                              Q941F防爆電動法蘭球閥(圖1)

公稱通徑 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

130

140

150

165

180

200

220

250

280

320

360

400

630

750

H

配HR

275

280

287

312

312

325

335

365

400

420

440

470

545

580

配HQ

360

370

380

392

392

415

425

445

490

510

530

560

635

670

W

157

157

157

157

208

208

256

256

256

256

256

256

380

380

PN1.6MPa法蘭連接尺寸

D

95

105

115

140

150

165

185

200

220

250

285

340

405

460

D1

65

75

85

100

110

125

145

160

180

210

240

295

355

410

D2

46

56

65

76

84

99

118

132

156

184

211

266

319

370

n-φd

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-22

12-22

12-26

12-26

PN2.5MPa法蘭連接尺寸

D

95

105

115

140

150

165

185

200

235

270

300

360

425

485

D1

65

75

85

100

110

125

145

160

190

220

250

310

370

430

D2

46

56

65

76

84

99

118

132

156

184

211

274

330

389

n-φd

4-14

4-14

4-14

4-18

4-18

4-18

8-18

8-18

8-22

8-26

8-26

12-26

12-30

16-30

PN4.0MPa法蘭連接尺寸

D

95

105

115

140

150

165

185

200

235

270

300

375

450

515

D1

65

75

85

100

110

125

145

160

190

220

250

320

385

450

D6

40

51

58

66

76

88

110

121

150

176

204

260

313

364

n-φd

4-14

4-14

4-14

4-18

4-18

4-18

8-18

8-18

8-22

8-26

8-26

12-30

12-22

16-33

PN6.3MPa法蘭連接尺寸

D

105

130

140

155

170

180

205

215

250

295

345

415

470

530

D1

75

90

100

110

125

135

160

170

200

240

280

345

400

460

D6

40

51

58

66

76

88

110

121

150

176

204

260

313

364

n-φd

4-14

4-18

4-18

4-22

4-22

4-22

8-22

8-22

8-26

8-30

8-33

12-36

12-36

16-36
