電動兩片式螺紋球閥
電動兩片式螺紋球閥是由電動執行機構和不銹鋼兩片式球閥。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
閥門型號：Q911F，Q911H
通徑規格：DN15～DN100
閥體材質：不銹鋼304、不銹鋼316、不銹鋼316L
公稱壓力：PN10、PN16
適用溫度：PTFE:-29～+178℃，PPL:-29～+300℃
應用范圍：水、油品、氣體、粉末及弱腐蝕性介質
設計和制造標準 | Design: ASME B16.34 |
螺紋標準 | ASME B1.20.1,BS21；DIN 2999/259,ISO 228/1；JIS B 0203,ISO 7/1 |
壁厚標準 | ASME B16.34 |
檢驗和測試 | MSS SP-110,EN 12266 |
| 公稱通徑 | DN15~DN100mm |
| 公稱壓力 | PN10、16、25、40 |
| 連接形式 | 內螺紋連接 |
| 密封形式 | O型球形閥芯 |
| 電源電壓 | AC100V、AC220V、AC380V（DC24等） |
| 旋轉范圍 | 0~90° |
| 動作時間 | 15秒/30秒/60秒等 |
| 閥體材質 | 碳鋼、不銹鋼304、316 |
| 流量特性 | 快開特性 |
| 泄漏量Q | 硬密封：≤額定流量的10-5；軟密封：零泄漏 |
| 適用溫度 | PTFE：-29℃~178℃，PPL：-29℃~300℃ |
| 適用介質 | 液體、油、氣體、粉末及各種腐蝕性介質 |
| 控制方式 | 普通開關型(開關兩位模式)、智能調節(4~20mA模擬量信號控制) |

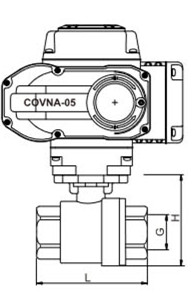

通徑 | 外形連接尺寸 | ||||||||||
DN | in | d | L | G | L1 | L2 | D | L3 | C | L0 | H |
15 | 1/2 | 15 | 73 | 1/2″ | 81 | 85 | 34 | 175 | 22 | 140/178 | 62/75 |
20 | 3/4 | 20 | 85 | 3/4″ | 92 | 100 | 50.5 | 190 | 28 | 140/178 | 62/75 |
25 | 1 | 25 | 91 | 1″ | 103 | 115 | 50.5 | 200 | 33 | 140/214 | 62/91 |
32 | 1 1/4 | 32 | 112 | 1 1/4″ | 123 | 130 | 50.5 | 230 | 40 | 164/214 | 75/91 |
40 | 1 1/2 | 40 | 120 | 1 1/2″ | 136 | 150 | 50.5 | 164/246 | 75/101 | ||
50 | 2 | 50 | 147 | 2″ | 155 | 180 | 64 | 190/295 | 91/112 | ||
65 | 2 1/2 | 65 | 168 | 2 1/2″ | 180 | 230 | 77.5 | 210/340 | 101/127 | ||
80 | 3 | 80 | 204 | 3″ | 220 | 260 | 91 | 247/398 | 112/139 | ||
