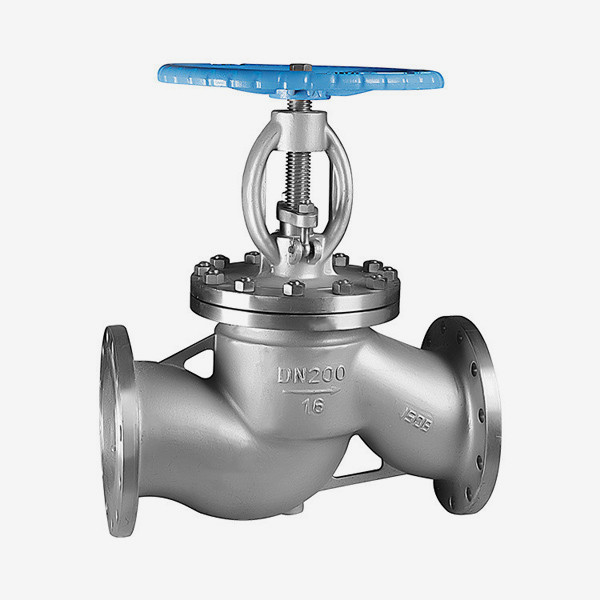

DKJ41H真空截止閥
DKJ41H真空截止閥作為啟閉裝置,較適用于火電廠汽機冷凝和真空負壓系統，起真空阻離密封作用。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
DKJ41H真空截止閥適用于公稱壓力PN4.0～10.0Mpa，工作溫度≤200℃的火力電站回水冷凝系統管道上，切斷或接通中的介質。真空截止閥適用介質為：水、蒸汽等。密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。真空截止閥結構簡單、緊湊、檢修方便，使用壽命較長。閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用膨脹材料密封，使系統與外界阻離，具有很好的系統氣密性。真空截止閥連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。真空截止閥適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；較適用于火電廠汽機冷凝和真空負壓系統，起真空阻離密封作用。
1、產品按JB/T3595標準設計制造，適合電站設備配套使用要求。
2、設計了真空密封結構填料室，分離真空好。
3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性，不易磨損。
4、法蘭墊片采用復合材料，膨脹系數大，氣密性能好。
5、倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封好。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
產品類型 | 殼體強度試驗/MPa | 上密封試驗/MPa | 密封試驗/MPa | 適用介質 | 適用溫度/℃ |
DKJ41H-40 | 6.0 | 4.4 | 4.4 | 水、蒸汽、空氣 | ≤425 |
DKJ41H-64 | 96 | 7.0 | 7.0 | ||
DKJ41H-100 | 15.0 | 11.0 | 11.0 | ||
DKJ61Y-40l | 6.0 | 4.4 | 4.4 | 水、蒸汽、空氣 | ≤550 |
DNKJ61Y-64l | 9.6 | 7.0 | 7.0 | ||
DKJ61Y-100I | 15.0 | 11.0 | 11.0 |
零件名稱 | 閥體、閥蓋 | 閥桿 | 閥瓣 | 密封面 | 閥桿螺母 | 填料 | 緊固件 |
DKJ41H-C型 | 25或WCB | 鉻不銹鋼 | 鉻不銹鋼 | H：合金鋼 | 鋁青銅 | 膨脹復合石墨 | 碳鋼 |
NKJ61Y-l型 | 鉻鉬鋼 | 20CrlM01vA 或38CrM0AlA | 12CrlM0 1VA | Y：硬質合金 | 鉻鉬鋼 |
公稱通徑DN | 公稱壓力PN | 主要外形尺寸和連接尺寸/mm | |||||||
L | H | D | D0 | D1 | L1 | α | W | ||
10 | 4.0 | 130 | 245 | 36 | 11 | 18.4 | 10 | - | 120 |
15 | 130 | 245 | 36 | 16 | 22.5 | 10 | - | 120 | |
20 | 150 | 265 | 44 | 21 | 28.5 | 11 | - | 160 | |
25 | 160 | 270 | 48 | 26 | 34.5 | 12 | - | 200 | |
32 | 180 | 285 | 48 | 34 | - | - | 37o30' | 200 | |
40 | 200 | 320 | 55 | 40 | - | - | 37o30' | 240 | |
50 | 230 | 365 | 64 | 48 | - | - | 37o30' | 320 | |
65 | 290 | 410 | 82 | 66 | - | - | 37o30' | 300 | |
80 | 310 | 430 | 95 | 78 | - | - | 37o30' | 300 | |
100 | 350 | 470 | 117 | 100 | - | - | 37o30' | 350 | |
125 | 400 | 500 | 143 | 126 | - | - | 37o30' | 350 | |
150 | 480 | 533 | 167 | 150 | - | - | 37o30' | 400 | |
10 | 6.4 | 130 | 245 | 36 | 1O | 18.4 | 10 | - | 120 |
15 | 130 | 245 | 36 | 15 | 22.5 | 10 | - | 120 | |
20 | 150 | 265 | 44 | 20 | 28.5 | 11 | - | 160 | |
25 | 160 | 270 | 48 | 25 | 34.5 | 12 | - | 200 | |
32 | 180 | 280 | 48 | 33 | - | - | 37o30' | 200 | |
40 | 200 | 320 | 55 | 39 | - | - | 37o30' | 240 | |
50 | 230 | 365 | 64 | 48 | - | - | 37o30' | 320 | |
65 | 290 | 410 | 82 | 65 | - | - | 37o30' | 320 | |
80 | 310 | 430 | 95 | 76 | - | - | 37o30' | 360 | |
100 | 350 | 470 | 117 | 98 | - | - | 37o30' | 400 | |
125 | 480 | 500 | 143 | 123 | - | - | 37o30' | 400 | |
150 | 480 | 533 | 167 | 148 | - | - | 37o30' | 500 | |
