J41H法蘭截止閥
J41H法蘭截止閥啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中間線作直線運動。
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
首頁 > 產品展示 > 截止閥
型號：J41H,J41W
公稱壓力：PN1.6～16.0Mpa
工作溫度：-29～550℃
應用范圍：石油、化工、制藥、化肥、電力行業等
適用介質：水、油品、蒸汽、酸性介質等
操作方式有：手動、齒輪傳動、電動、氣動等
1、設計規范：GB/T 1223。
2、結構長度：GB/T 12221。
3、法蘭連接：JB/T 79。
4、試驗與檢驗：JB/T 9002。
5、產品標識：GB/T 12220。
6、供貨規范：JB/T 7928
公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
水密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
上密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
氣密封試驗 | 0.5-0.7 | |||||
型號 | J41H-16C～160C | J41Y-16C～160C | J41W-16P～160P | |
工作壓力（MPa） | 1.6～16.0 | |||
適用溫度（℃） | ≤425 | ≤150 | ||
適用介質 | 水、蒸汽、油品 | 弱腐蝕性介質 | ||
材料 | 閥體、閥蓋 | 碳素鋼 | 鉻鎳鈦不銹鋼 | |
閥桿 | 鉻不銹鋼 | 鉻鎳鈦不銹鋼 | ||
密封面 | 堆焊鐵基合金 | 堆焊硬基合金 | 本體材料 | |
填料 | 石棉石墨、柔性石墨、聚四氟乙烯 | |||

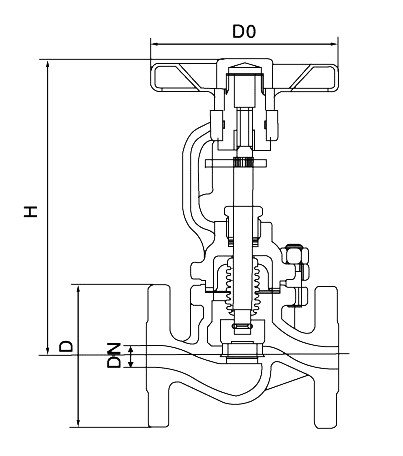

1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 |
凸面法蘭 16C | 10 | 130 | 90 | 60 | 40 | 14 | 4-Φ14 | 198 | 120 |
15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 218 | 120 | |
20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 258 | 140 | |
25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 275 | 140 | |
32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 280 | 160 | |
40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 330 | 180 | |
50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 350 | 200 | |
65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 370 | 280 | |
80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 400 | 280 | |
100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 415 | 320 | |
125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 460 | 360 | |
150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 510 | 450 | |
200 | 600 | 335 | 295 | 265 | 26 | 12-Φ23 | 710 | 500 | |
250 | 650 | 405 | 335 | 320 | 30 | 12-Φ25 | 786 | 550 | |
300 | 750 | 460 | 410 | 375 | 30 | 12-Φ25 | 925 | 600 |
2.5MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 |
10 | 130 | 90 | 60 | 40 | 16 | 4-Φ14 | 198 | 120 | |
15 | 130 | 95 | 65 | 45 | 16 | 4-Φ14 | 218 | 120 | |
20 | 150 | 105 | 75 | 55 | 16 | 4-Φ14 | 258 | 140 | |
25 | 160 | 115 | 85 | 65 | 16 | 4-Φ14 | 275 | 140 | |
32 | 180 | 135 | 100 | 78 | 18 | 4-Φ18 | 280 | 160 | |
40 | 200 | 145 | 110 | 85 | 18 | 4-Φ18 | 330 | 180 | |
50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 350 | 200 | |
65 | 290 | 180 | 145 | 125 | 22 | 8-Φ18 | 400 | 280 | |
80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 355 | 280 | |
100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 415 | 320 | |
125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 460 | 360 | |
150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 510 | 450 | |
200 | 600 | 360 | 310 | 278 | 34 | 12-Φ25 | 710 | 500 | |
250 | 622 | 425 | 370 | 332 | 36 | 12-Φ30 | 786 | 550 | |
300 | 698 | 485 | 430 | 390 | 40 | 16-Φ30 | 925 | 600 |
